SOLD/VERKOCHT

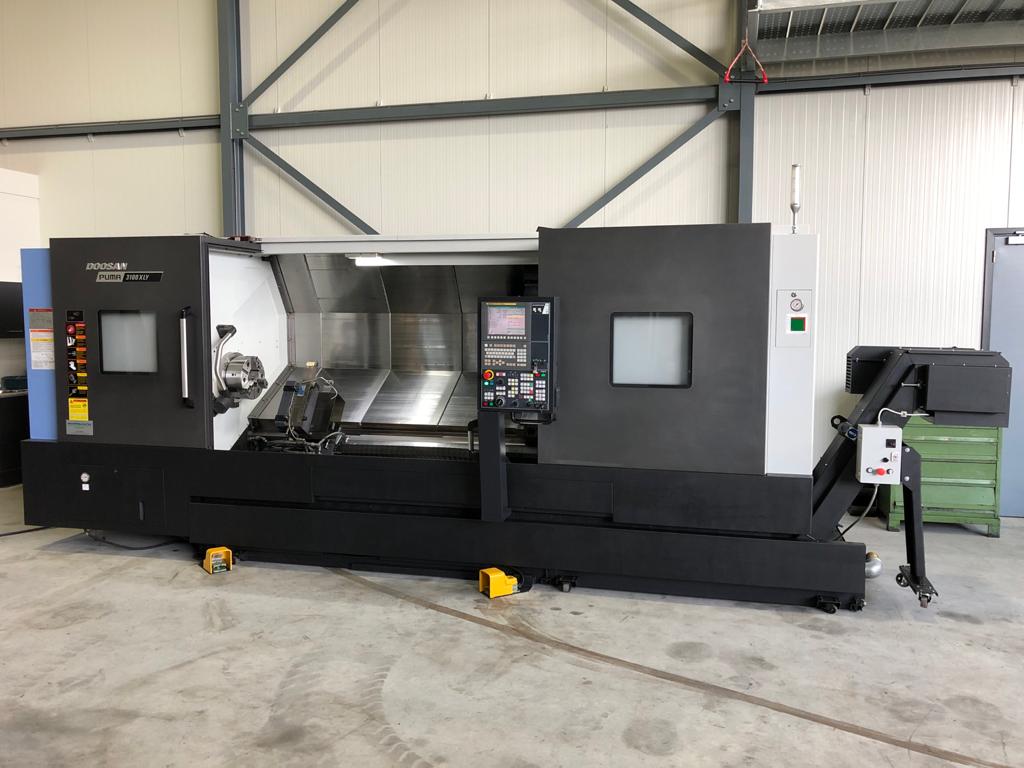

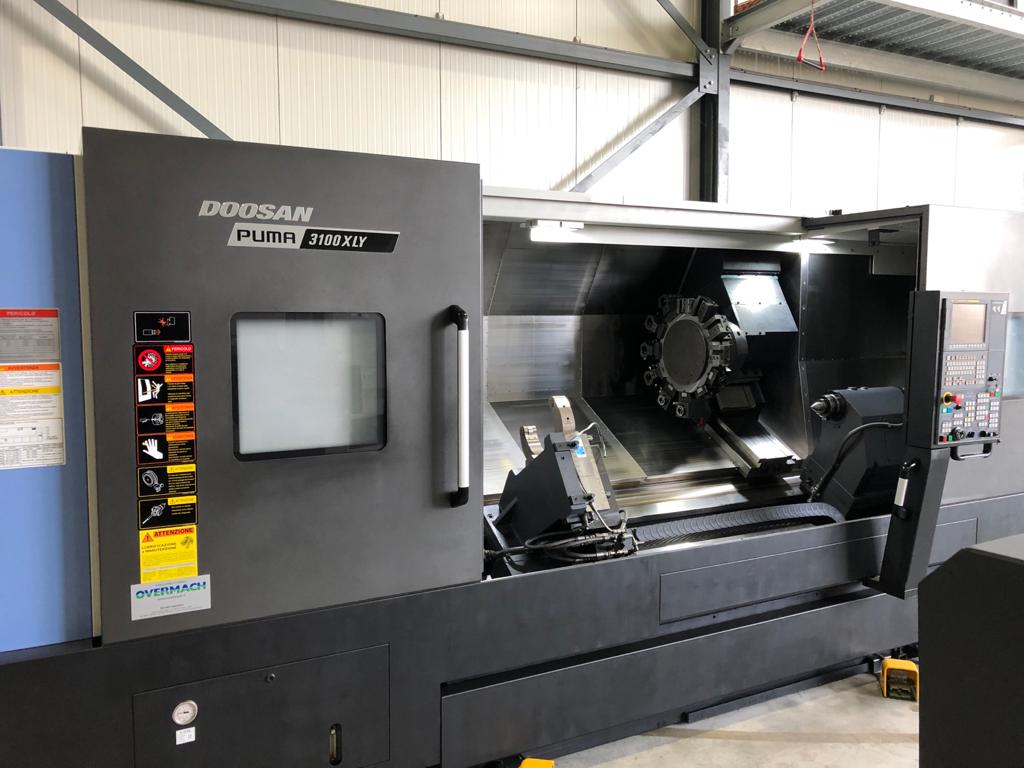

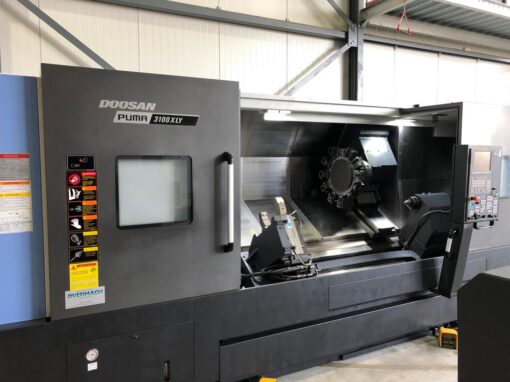

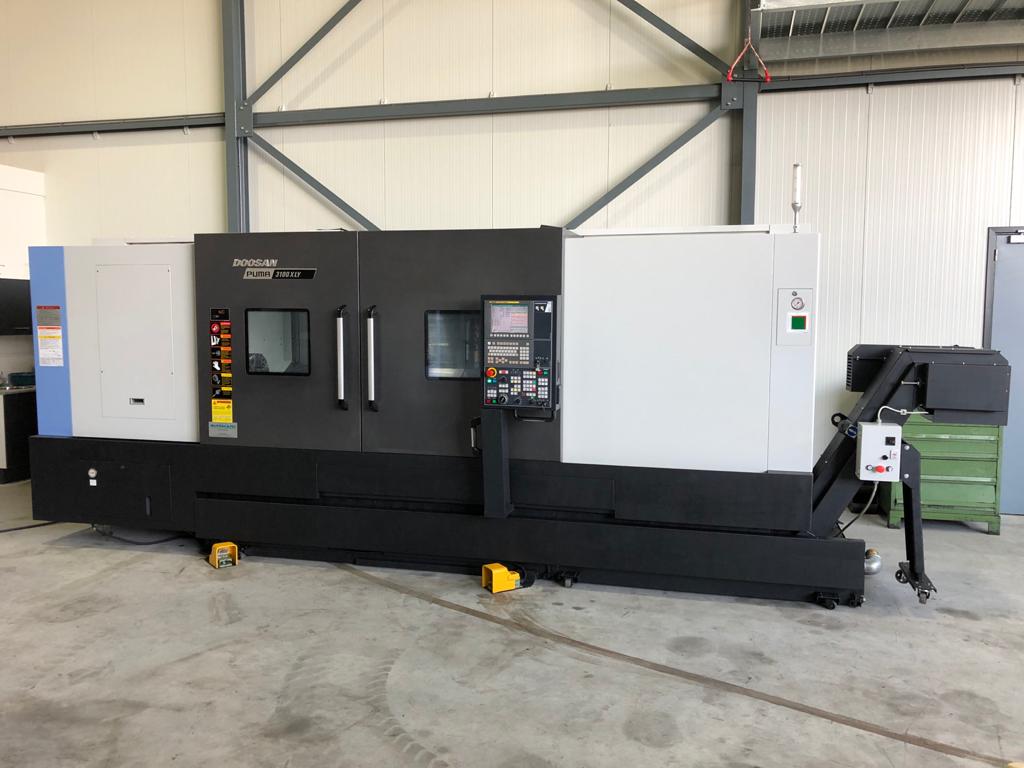

DOOSAN PUMA 3100XLY CNC-DRAAIBANK MET AANGEDREVEN GEREEDSCHAP

Betreft: Doosan Puma 3100XLY CNC-draaibank met aangedreven gereedschap, C-as, Y-as en
SMW-autoblok SLU-4-ZS hydraulische bril Bouwjaar: 2015/11

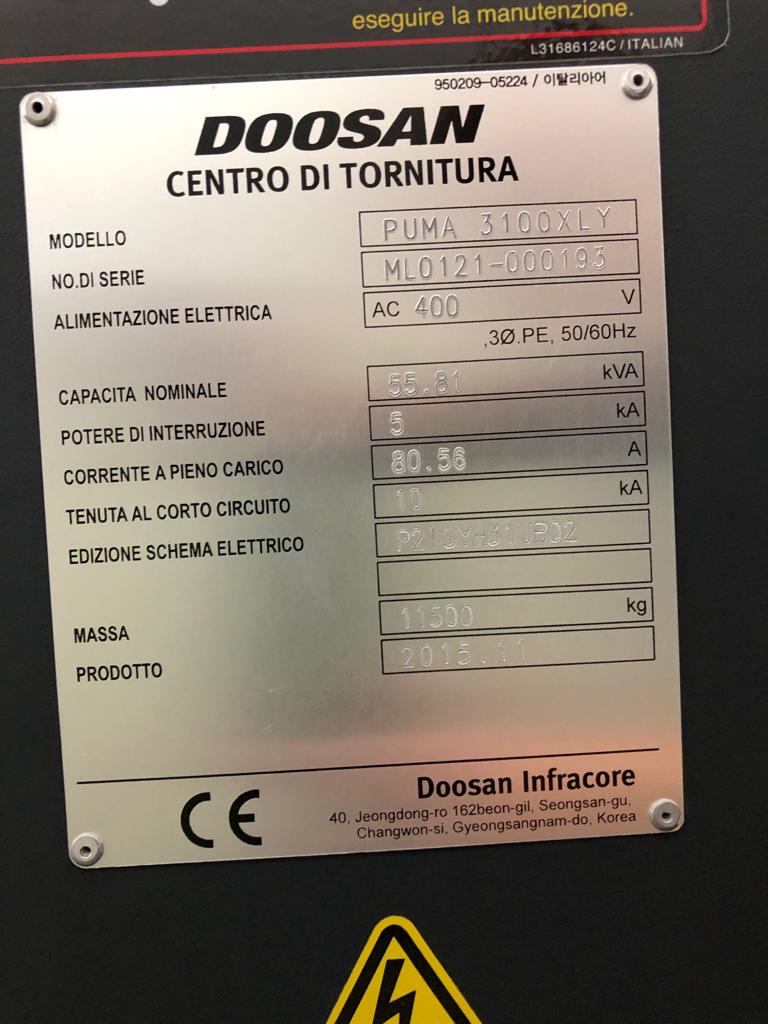

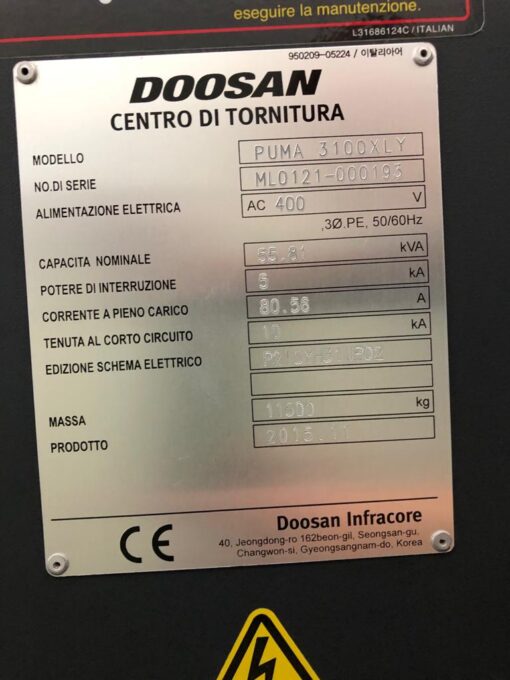

Machinenummer: ML0121-000193 Draaiuren: 2.237
Standaard toebehoren:

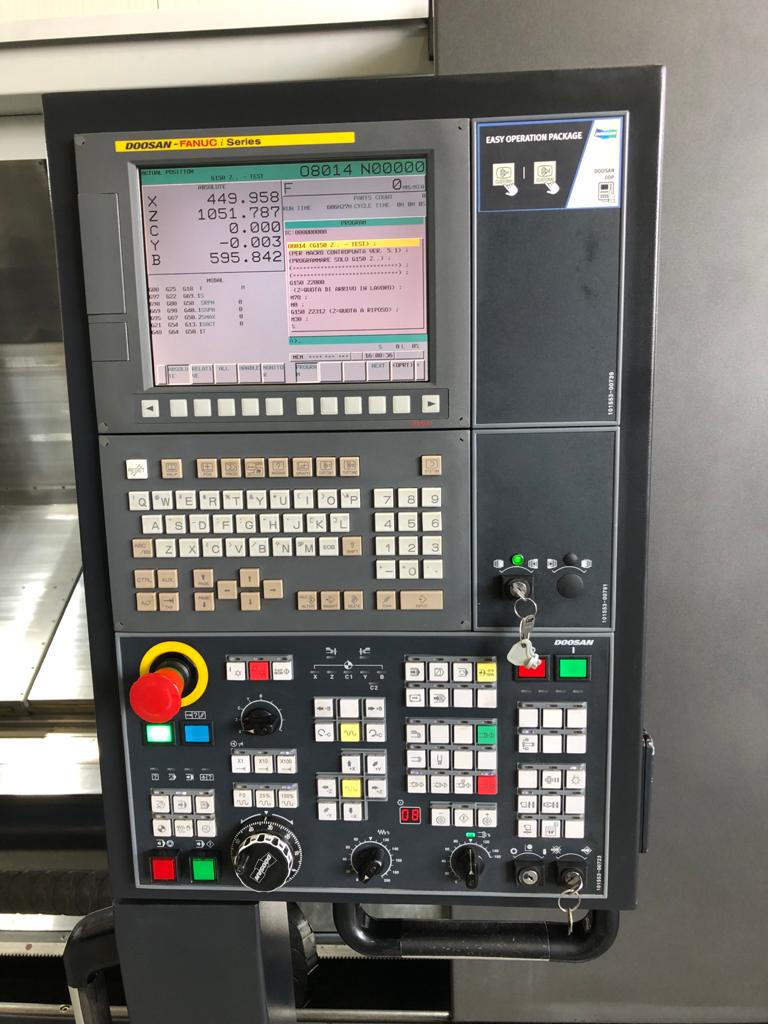

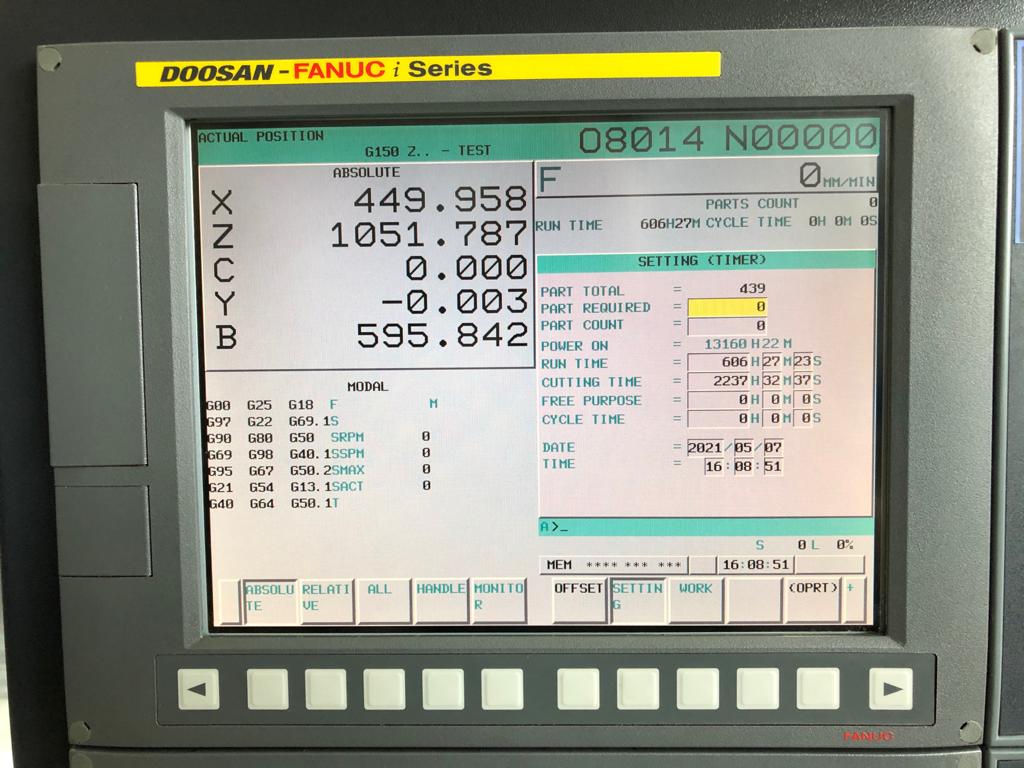

 Fanuc i-Series 10” Manual Guide i

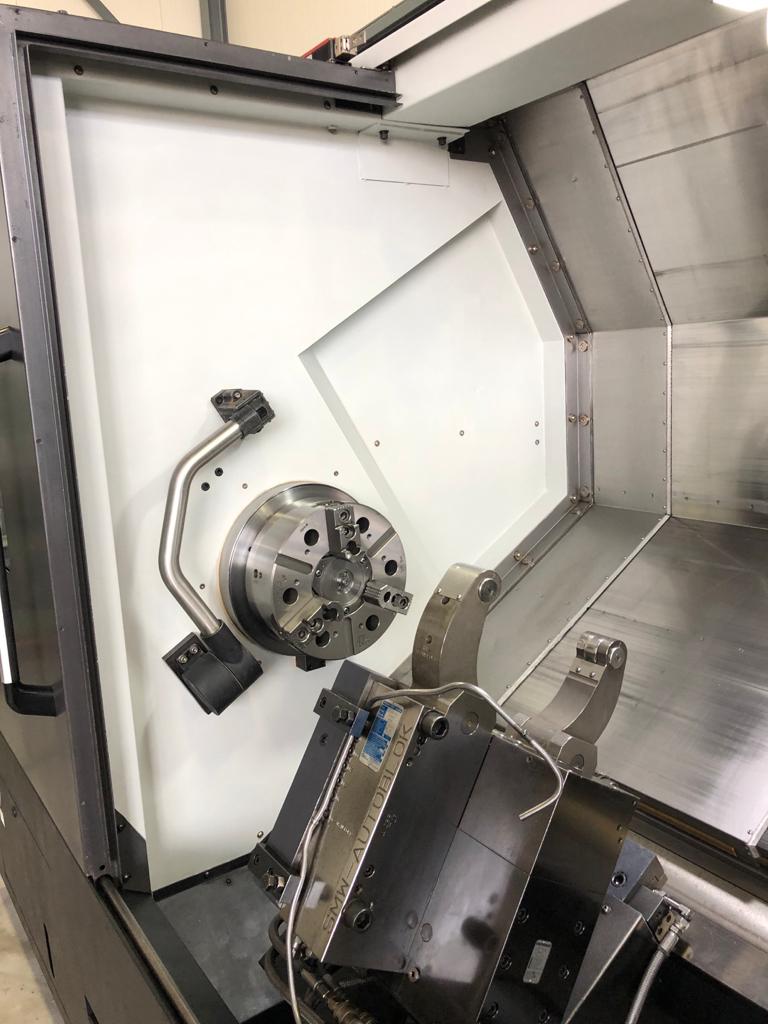

 Klauwplaat 12” SMW-Autoblok 315 BH
 A2-11 spilopname
 Ø 95 mm boring door de trekcilinder
 Maximaal toerental 3.000 rpm (“build-in spindle”)
 22/18,5 kW hoofdmotor
 X30/Y10/Z30 m/min ijlgang
 X3,0/Y4,0/Z7,0/B3,0 kW voedingsmotoren
 Maximale draaidiameter Ø 420 mm
 Maximale diameter boven het bed Ø 850mm
 Maximale diameter boven de dwarsslede Ø 670 mm
 Maximale draailengte 2.125 mm
 Maximale doorlaat door de klauwplaat Ø 95 mm
 Maximale doorlaat bij gebruik andere klauwplaat en trekpijp Ø 102 mm
 Maximale slag X293/Y130 (±65)/Z2.190

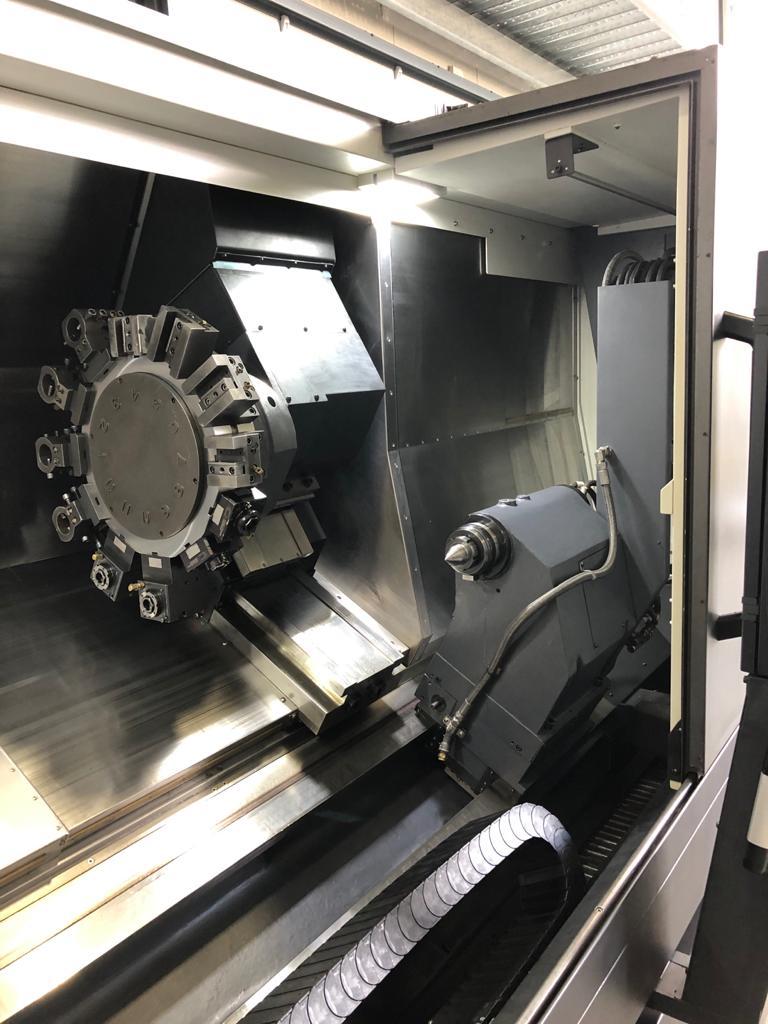

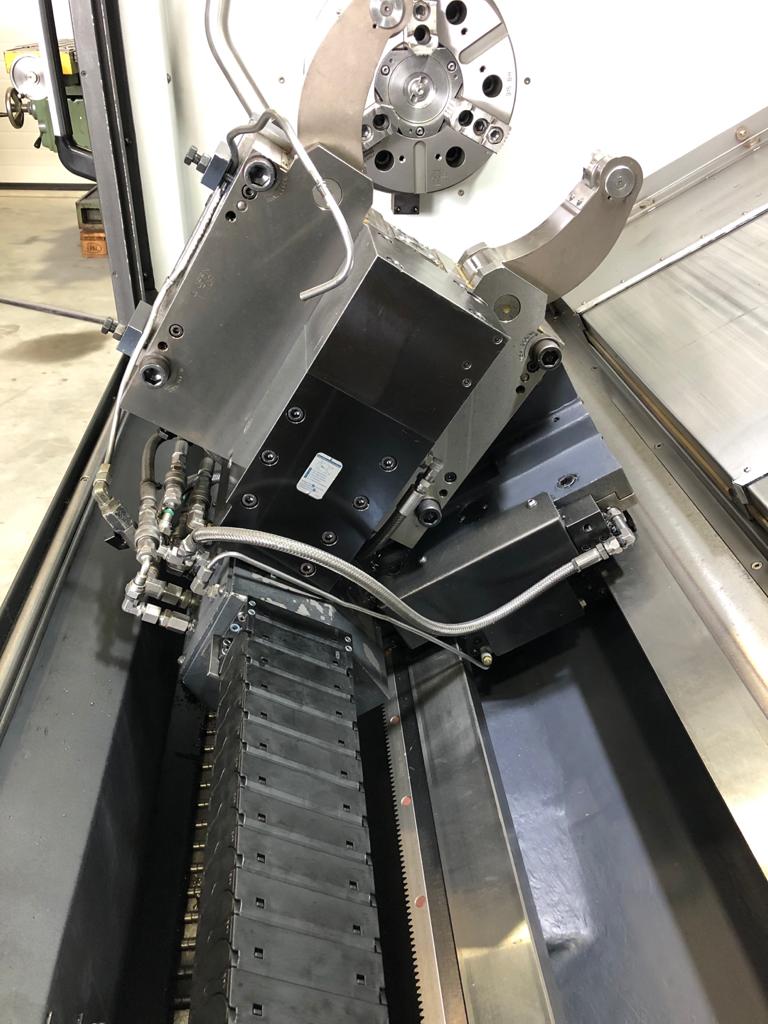

 12 posities turret BMT65P aangedreven gereedschap 7,5/5,5 kW
 Automatisch verplaatsbare hydraulisch tegencenter MT5 met pinole
 Automatisch verplaatsbaar meelopende hydraulische bril met servo motor
 Voetpedaal voor klauwplaat en tegencenter
 Koelsysteem 400 liter tank
 Transformator (380V/50Hz)
 Automatisch smeersysteem
 Machineafmetingen: L = ca. 6,4 m (incl. spanentransporteur), B = 2,0 m, H =2,3 m
 Machinegewicht 11.500 kg
 Opgenomen vermogen 55,8 kVA
 Machine wordt geleverd conform CE-norm Opties:

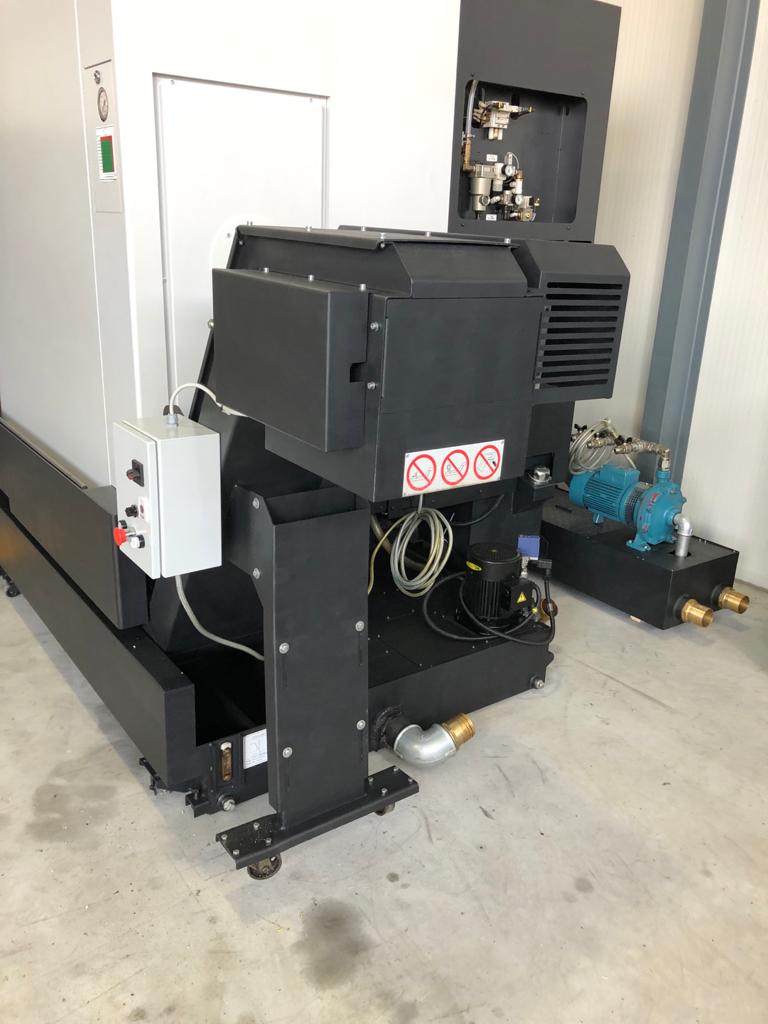

 Spanentransporteur
 Renishaw gereedschapsmeetsysteem
 2x axiale gereedschaphouders, 2x radiale gereedschaphouders en diverse statische
houders
 Automatisch verplaatsbaar tegencenter met pin

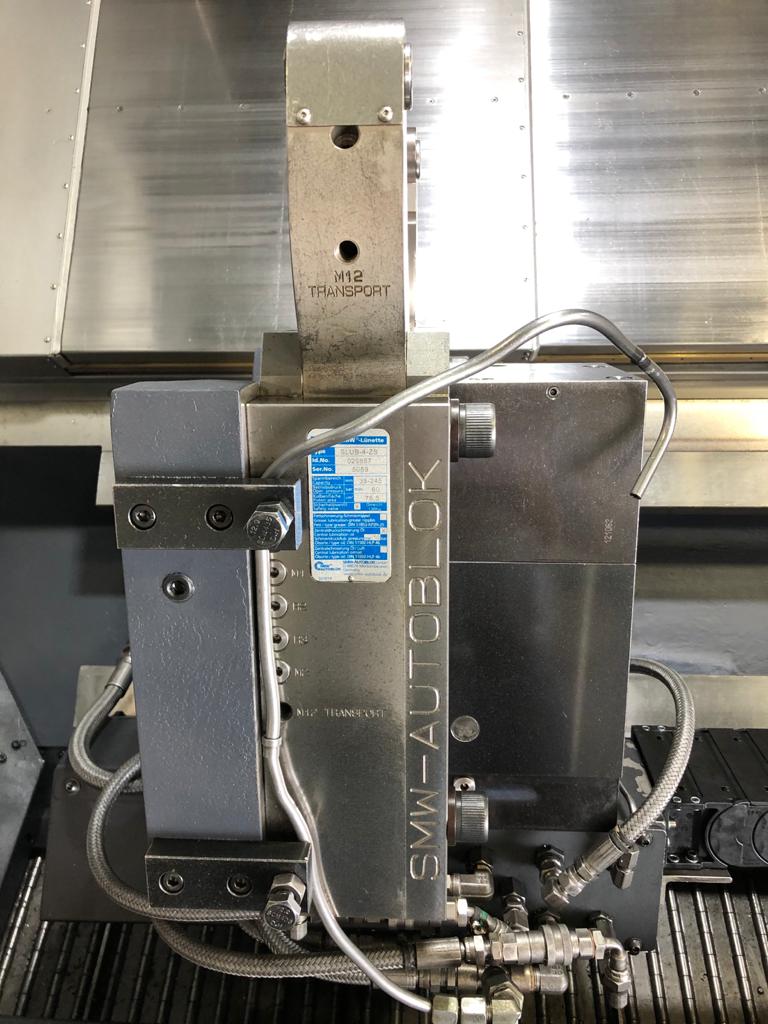

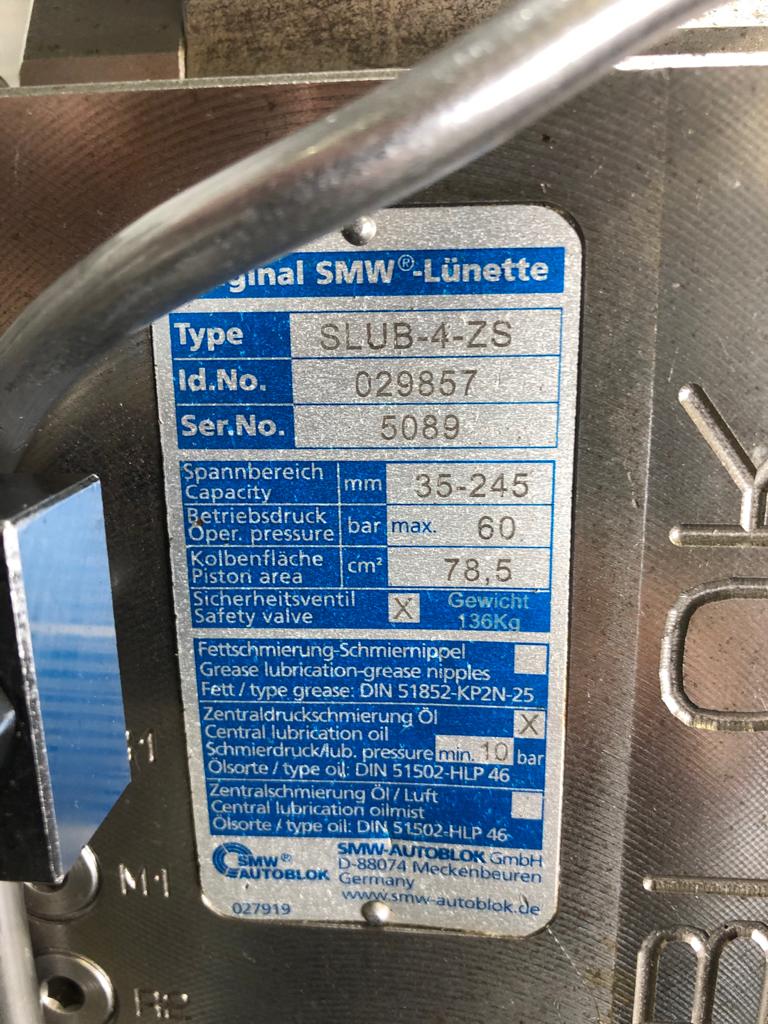

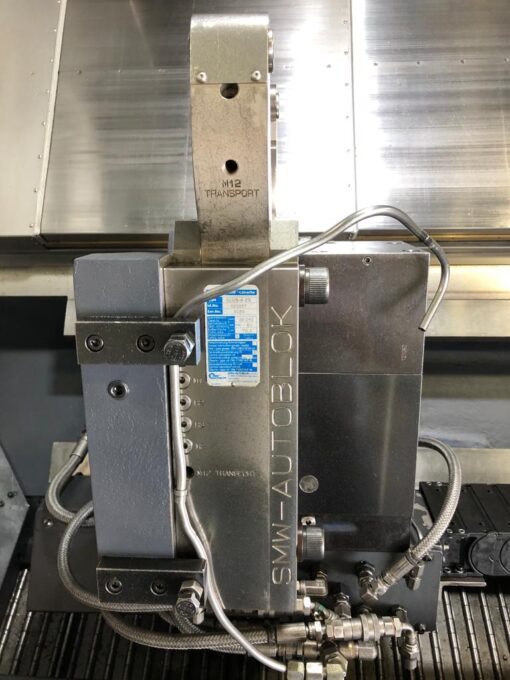

 Automatisch verplaatsbare/meelopende hydraulische bril SMW-Autoblok SLUB-4-ZS
(Ø 30- Ø245)
 Extra tank voor koelemulsie: L=5,3, B=0,5 m, H=0,3m, inhoud ca. 400 liter

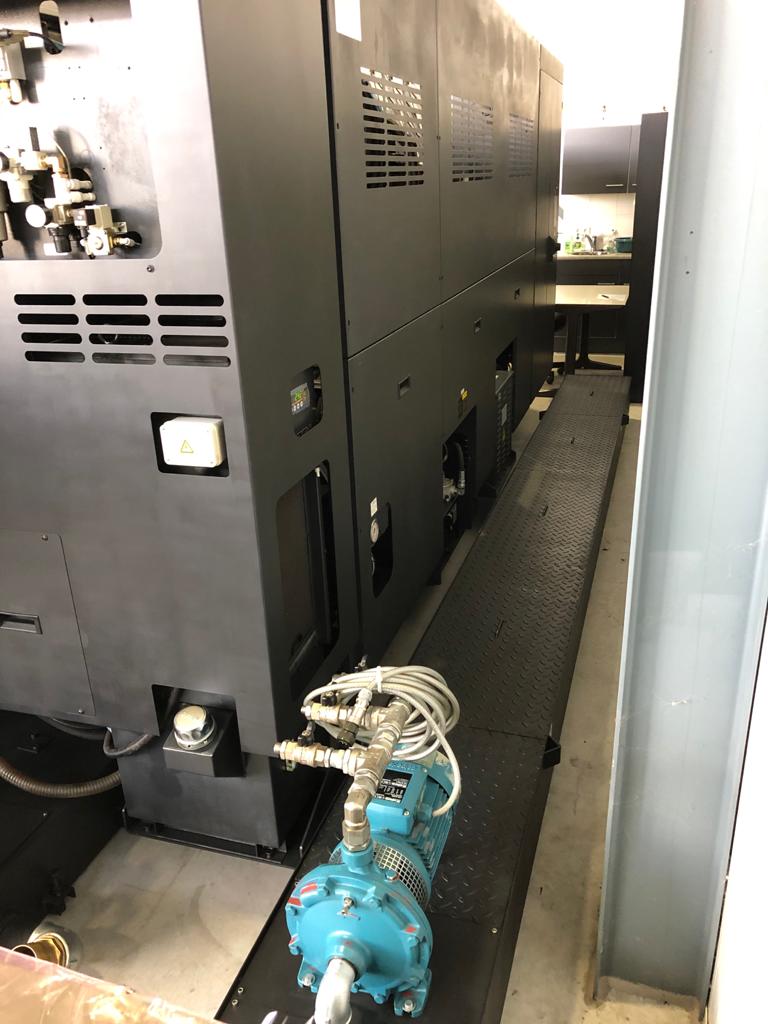

 Spanenspoelsysteem
 Polygoon draaifunctie
